FRW-R317

產(chǎn)品參數(shù)

用途：

適用于焊接工作溫度在540℃以下的CrMoV珠光體耐熱鋼（如12CrMoV等），如高溫高壓鍋爐管道、石油精煉設(shè)備，高溫合成化工機(jī)械等場(chǎng)合。

特性：

低氫鈉型藥皮1%Cr-0.5%Mo-V珠光體熱強(qiáng)鋼焊條，采用直流反接，可進(jìn)行全位置焊接。電弧柔和穩(wěn)定、飛濺少，成型美觀(guān)，脫渣容易，焊接操作性良好。

焊接位置：

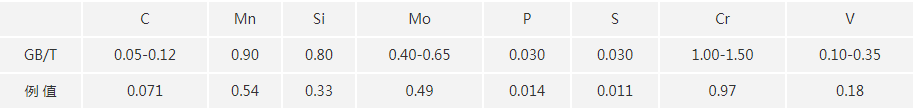

熔敷金屬化學(xué)成分（wt%）：

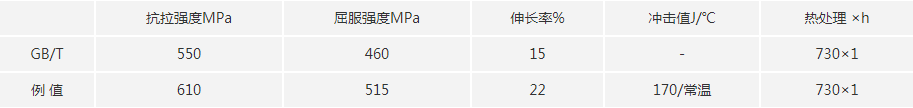

熔敷金屬機(jī)械性能：

焊接電流參數(shù)：DCEP(DC+)

焊接要項(xiàng)：

1.焊前焊條需經(jīng)烘焙380℃×1h，隨烘隨用。

2.焊前必須清除焊件上的銹、油、水份等雜質(zhì)。

3.焊接時(shí)采用短弧操作，擺動(dòng)幅度不宜過(guò)大（一般不超過(guò)焊條直徑的3倍），以窄焊道焊接為宜。

4.為防止產(chǎn)生引弧氣孔，應(yīng)采用引弧板引弧或起弧處進(jìn)行回?zé)?

5.預(yù)熱及道間溫度：250-300℃。

6.熱處理：依焊材標(biāo)準(zhǔn)要求，進(jìn)行730±15℃×1h焊后熱處理。

組合圖

返回列表

上一個(gè)

下一個(gè)

走進(jìn)孚爾姆

江蘇孚爾姆焊業(yè)股份有限公司
江蘇泰孚焊材科技有限公司
江蘇孚爾姆智能裝備有限公司

電話(huà)：+86-510-86688137
傳真：+86-510-86688139
郵箱：fuermuwelding@163.com
地址：江蘇省江陰市臨港街道申泰路11號(hào)
